產品概述

應用范圍：配合消防電話或消防廣播設備，實現音頻數據通過光纖遠距離傳輸；適用于城市管廊、地鐵、隧道、港口等具有較遠通訊距離需求的場合。
本設備分“總機端 KT9301/M”和“區域端 KT9301/M”，“總機端”一般安放于主控制室，“區域端”安放于各個區域控制室，“總機端”和“區域端”通過單模光纖連接。
?“總機端”與“區域端”必需配套使用，且通過光纖直接相連。
本機采用直流 24V 電源供電，輸入電壓范圍寬，現場取電方便。
?采用收發一體激光模塊，雙波長復用單模單纖，本機采用 FC 插拔式光接口。
?本設備具有自檢功能，能對顯示器件進行檢測。
執行標準：《消防聯動控制系統 GB 16806-2006》及第 1 號修改單。

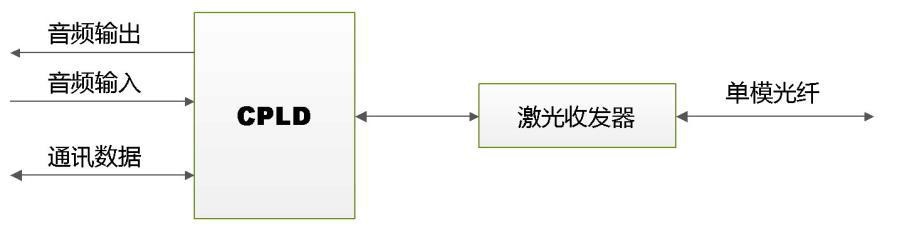

產品邏輯原理圖

產品參數

供電電源： DC24V±10％ 電流：≤300mA
模擬信號接口： Mini-DIN6 接口，必須采用專用線纜
光接口： FC 插拔式
工作波長： 1310nm/1550nm
傳輸距離： ≥25km
工作環境： 溫度 0～40℃，相對濕度小于 95﹪。

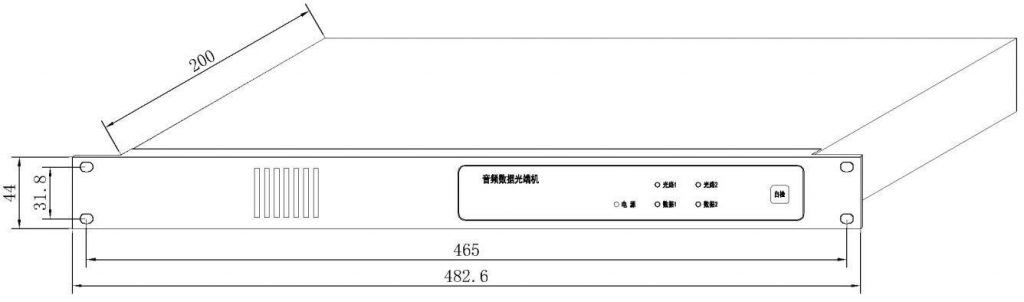

產品安裝尺寸圖

應用場所：

地下綜合管廊、港口碼頭，軌道交通，石油石化基地、化工基地、智慧綜合園區、隧道、機場、光伏發電、風力發電、熱電廠、水電站、煤礦場、大型景區、大型體育場館、大型住宅小區
