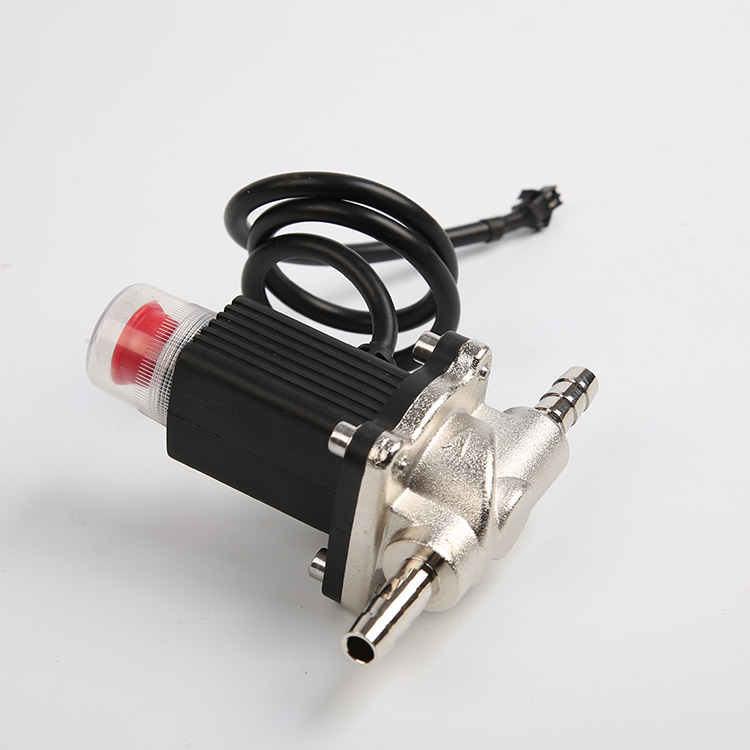

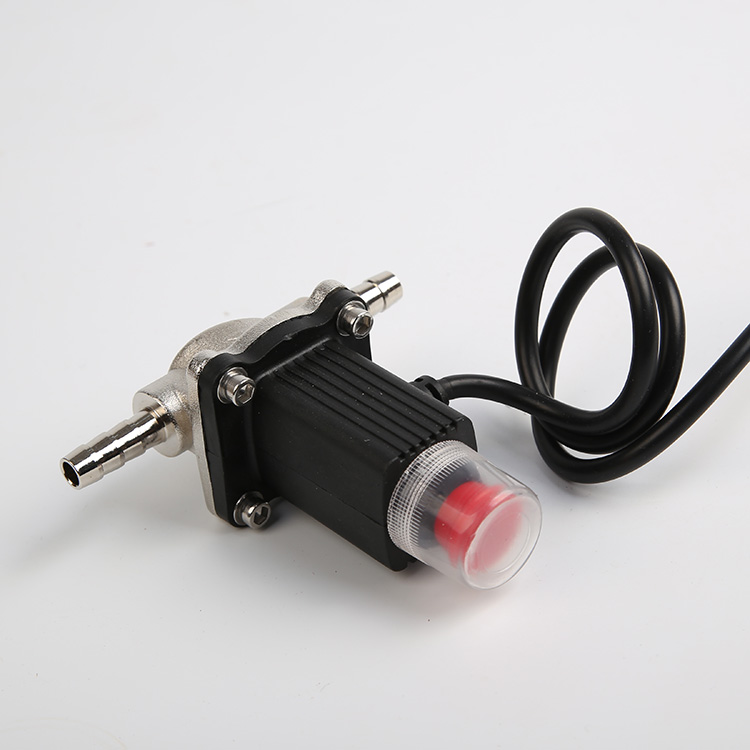

本公司生產的HA-DCFJ型燃?xì)饩o急雙尖切斷電磁閥，符合GB3836.1-2010《爆炸性環境 第1部分：設備 通用要求》和GB3836.9-2014《爆炸性環境 ?第9部分：由澆封型“m”保護的設備》的有關要求，防爆標志為：ExmbIICT4，適用于1區、2區，溫度組別為T1~T4的爆炸性氣體混合物的危險場所。是燃?xì)夤艿赖陌踩o急切斷裝置。它可與燃?xì)庑孤﹫?bào)警系統連接或與消防及其他智能報警控制終端模塊等連接，實現現場或遠程自動/手動緊急切斷氣源，確保用氣安全。當發生有害的強烈震動時，閥門會自動關閉。開閥須經人工干預，手動開啟，滿足安全管理規范，符合事故處理特點。
●
主要技術參數
◆ ?適用氣體：天然氣;石油液化氣;人工煤氣等無腐蝕性氣體
◆??驅動電壓： DC9V～DC12V.（脈沖）? ? ? ? ? ? ? ? ◆??關閥方式： 直流脈沖驅動/手動復位
◆ ?閥體材質：黃銅合金/鋁合金? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ◆??驅動電流： <2A（脈沖）
◆ ?密封材質：NBR橡膠? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?◆??關閥時間： 小于1秒
◆ ?工作環境溫度：－20℃～＋40℃? ? ? ? ? ? ? ? ? ? ? ?◆??防爆類型： 澆封型
◆ ?最大工作壓力：100kPa? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ◆??防爆標志： ExmbⅡCT4Gb
◆ ?連接方式：軟管連接? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?◆??出線長度： 450mm（可訂做加長）
◆ ?開閥方式：手動復位
● 原 ?理
該閥巧妙利用瞬時電磁力與永磁力及彈簧力的相互作用，實現脈沖驅動自保持關閥及手動開閥自保持功能。
關閥驅動原理：瞬時直流脈沖驅動關閥（DC 9V～12V/1s）
???????????例：電容放電方式驅動電路原理圖：
● 操作說明
1. 閥門在開啟狀態有兩種關閥方式：① 給電磁線圈提供一個（約1秒）瞬時直流脈沖（DC 9～12V）電能，閥門則快速關閉； ??????② 打開防護蓋，手動壓下紅色手柄也可關閥。關閥后狀態自保持。
注意：通常情況不宜打開防護蓋，以免誤操作關閥。
2. 閥門在關閉狀態只有一種開閥方式：手動用力向上拉起紅色手柄，即可開閥。開閥狀態可自保持。
注意：開閥時，如手柄向上提拉困難，則應采取措施使閥門兩端進、出口壓力平衡，平衡后再開閥。切忌野蠻操作，以免損壞開閥執行機構。
3. 閥門在開啟狀態：由于采用磁鎖原理設計，因此閥門在遇有害的強烈震動時，閥門可能會自動關閉，屬正常情況。如果開閥自鎖力不正常（過小），則應通知廠家維修。
4. 當閥門緊急切斷后，須人工現場確認，排除事故隱患方能手動復位，恢復通氣。
● 安裝要求??????
1. 閥門安裝單位應具備相應資質并按相關的燃?xì)夤艿朗┕ひ?guī)范安裝。
2. 閥門應安裝在戶內的總進氣閥之后，以便檢修。
3. 應按閥體標明的氣流方向安裝，閥體線圈不得倒立，允許水平和垂直安裝。
4. 電磁閥控制線應正確可靠連接，控制線有極性：白色線為正極、黑色線為負極，不能接反。
5. 管道吹掃時，建議將電磁閥隔離，以免管內雜物損壞閥門密封材料。
6. 管道在進行試壓檢測密封性能前，應先使電磁閥處開閥狀態。
7. 手動開閥時，宜在閥門進出口壓力平衡時操作。
8. 電動關閥時，切忌接錯電源，如：接錯極性、加錯電壓或長時間通電等，以免損壞電磁線圈。
9. 任何因保管不善、違章施工造成閥門損壞、部件丟失，不屬于本公司免費保修范圍。
10．本產品安裝、維護和使用應遵守GB3836.15-2017《爆炸性環境 ?第15部分：電氣裝置的設計、選型、安裝》的相關規定
● ?家用型緊急切斷電磁閥安裝指導? ? ? ?
● 布線要求
電纜線：建議采用雙芯護導線2×0.75mm2,接線采用端子壓接方式；
控制距離：電容放電驅動方式：布線長度小于50 米。
● 閥門維護
建議用戶定期對閥門進行開、關檢查，如發現故障，應及時通知專業人員或廠家檢修。
