產品概述

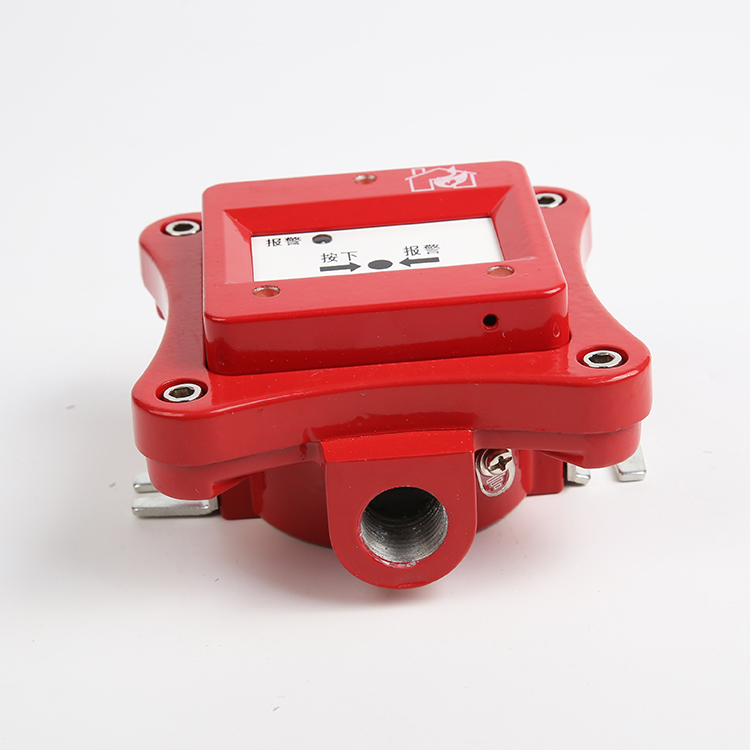

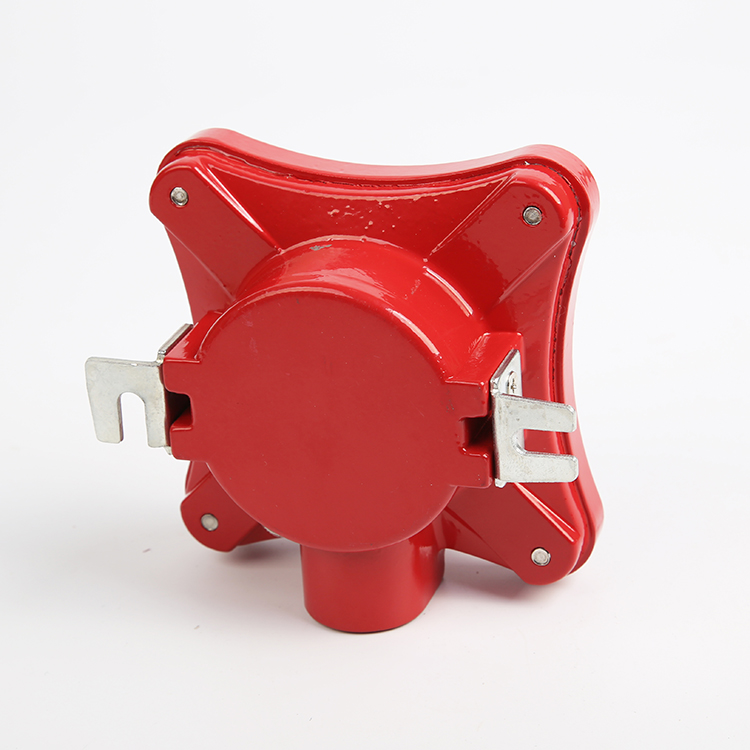

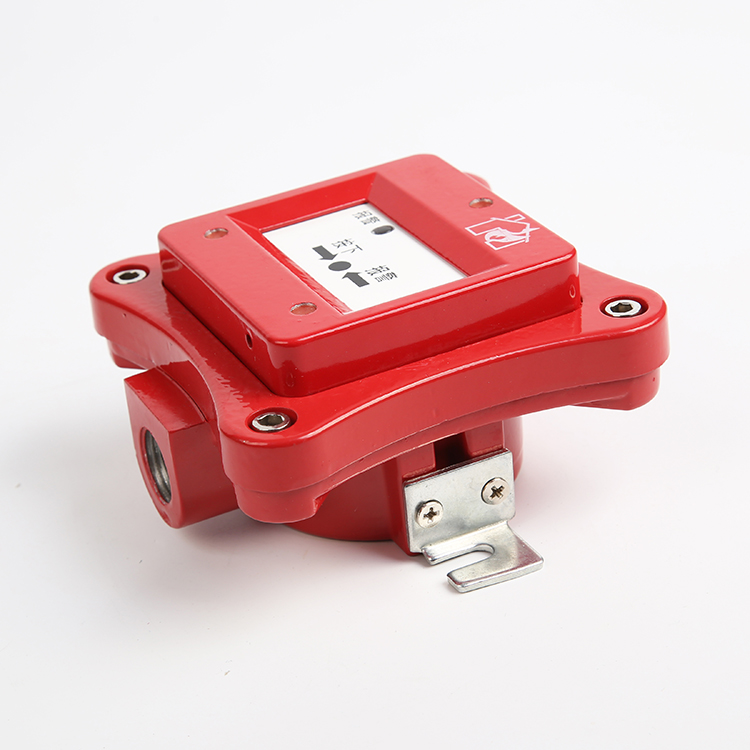

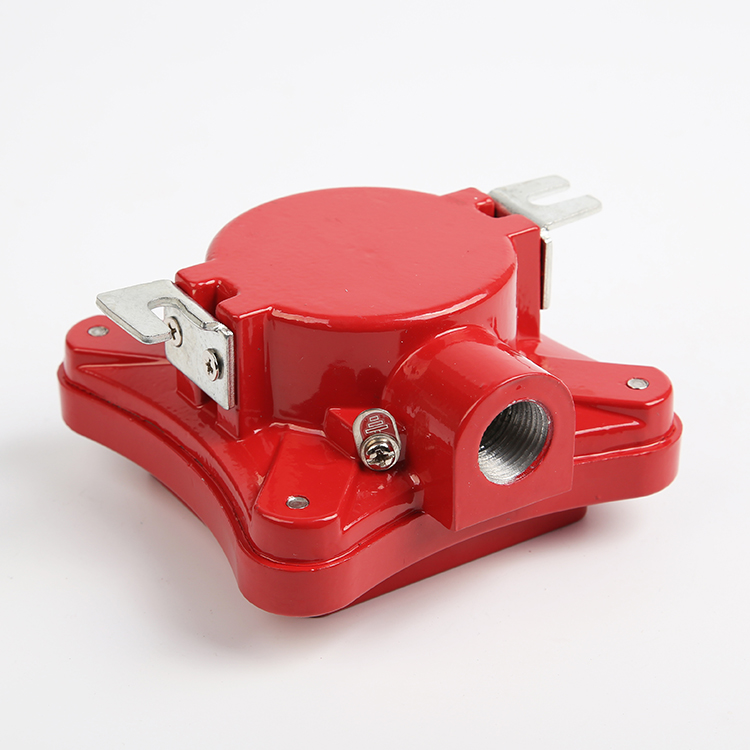

   HASB-3防爆火災手動報警按鈕（簡稱按鈕）為非編碼開關型按鈕和RS485（Modbus-RTU）按鈕，適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所，當人工確認火災事故發生后，按下此按鈕，即可向火災報警控制器發出報警信號。報警輸出信號采用標準的 485 信號輸出，Modbus 協議，支持二次開發。

本按鈕外型結構采用專用鑰匙復位，滿足最新國家標準要求；本產品可以和國內外任何廠家的火災報警控制器配套使用或輸出RS485信號接入環控主機，符合GB3836系列標準的要求，通過國家檢測機構鑒定，取得了防爆合格證

產品參數

產品型號	HASB-3防爆型手動報警按鈕	HASB-3-RS485防爆型手動報警按鈕
工作電壓	DC24V	DC24V
防爆標識	Exd（ib）IICT6
防爆形式	隔爆型
產品類型	開關量型	RS485型  modbus協議支持二次開發
繼電器容量	1個常開觸點(可根據用戶要求 設計兩個觸點,常開、常閉任選）
LED類型	支持
報警輸出	繼電器常開/閉信號輸出	RS485 Modbus-RTU 波特率9600 ,4800,2400
工作溫度	- 20℃~+70℃	- 20℃~+70℃
電氣接口	G1/2 選配  G3/4  M20*1.5 M22*1.5
產品尺寸	128*65mm
重量	1.1KG

防爆手動報警按鈕產品尺寸圖

防爆手動報警按鈕產品接線圖

接線：松開按鈕蓋的固定螺釘，將電纜線分別接在接線端子上（見下圖）。連線接好后，將按鈕蓋與體裝好。

繼電器輸出型

D、D為DC24V電源（無極性）；A、A為無源輸出觸點；B、B為無源輸出觸點

RS485輸出型

D、D為DC24V電源（無極性） A為485A輸出，B為485B輸出
