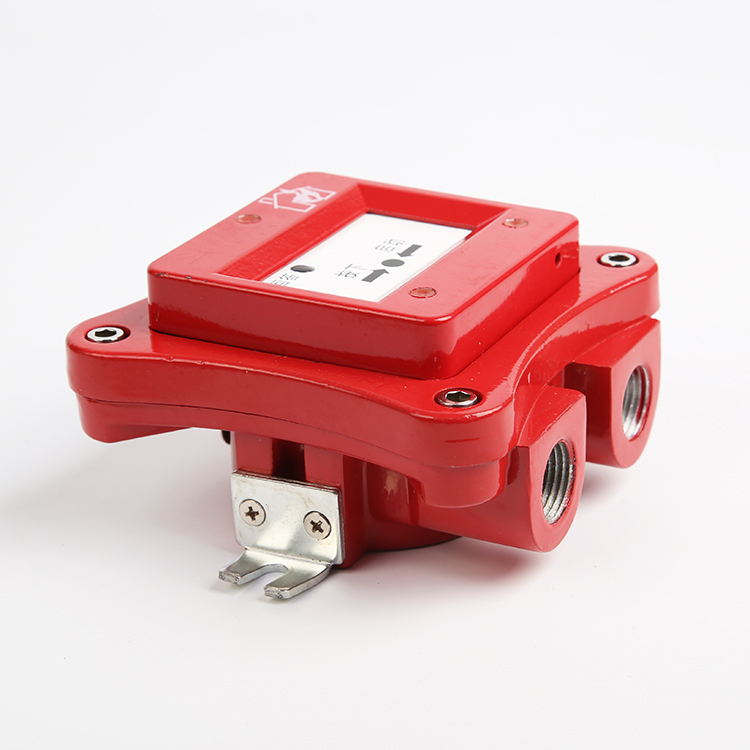

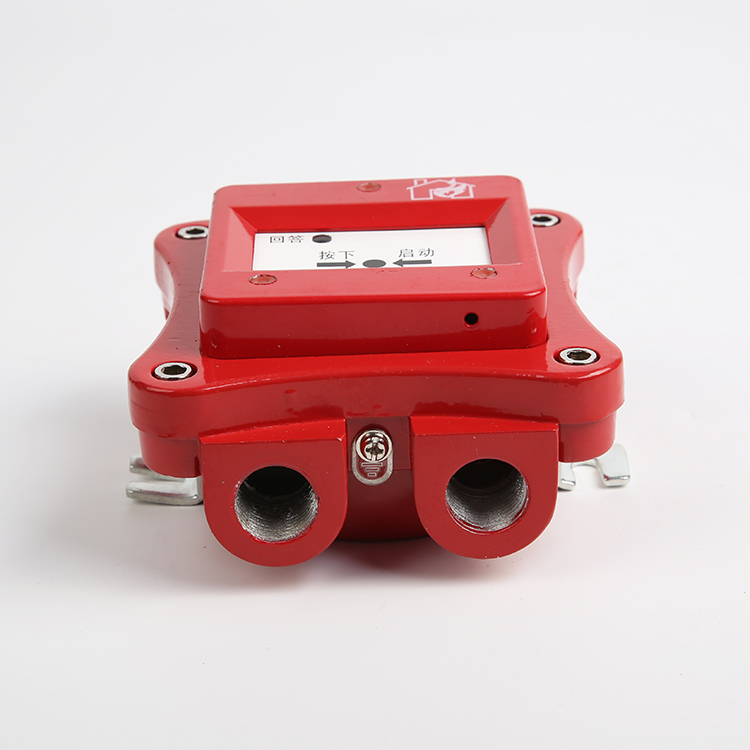

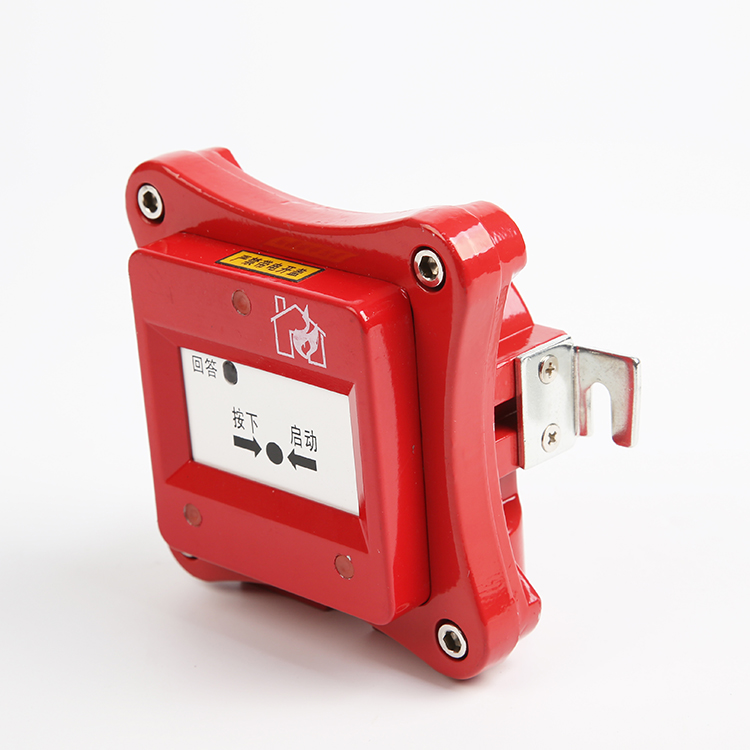

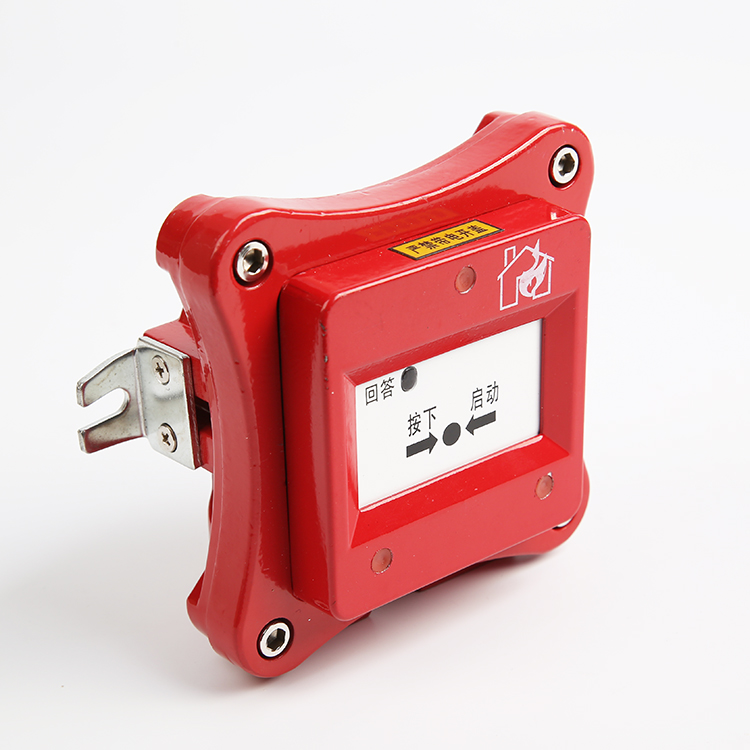

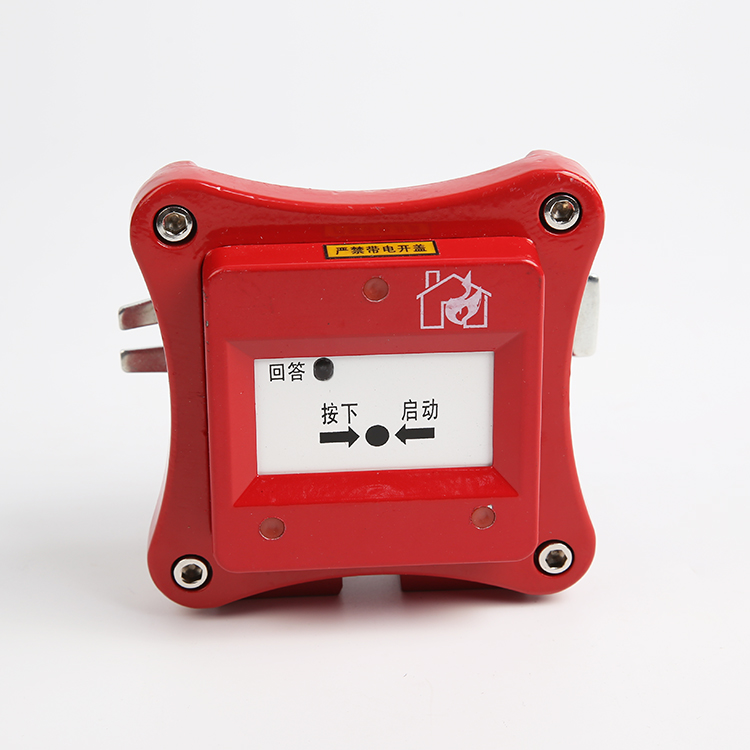

產品概述

? HAXH-25?型防爆消火栓按鈕（簡稱按鈕）為非編碼開關型按鈕和RS485（Modbus-RTU）型按鈕，適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所，當人工確認火災事故發生后，按下此按鈕，即可向火災報警控制器發出啟泵請求信號或直接啟動消防水泵控制系統，報警輸出信號采用標準的 485 信號輸出，Modbus 協議，支持二次開發。

防爆消火栓按鈕外型結構鑰匙復位，操作??簡單方便。本產品可以和國內外任何廠家的火災報警控制器配套使?用，或輸出RS485信號接入環控主機，符合GB3836系列標準的要求，通過國家檢測機構鑒定，取得了防爆合格證。

產品參數

產品型號	HAXH-25防爆型消火栓按鈕	HAXH-25-RS485防爆型消火栓按鈕
工作電壓	DC24V	DC24V
防爆標識	Exd（ib）IICT6
防爆形式	隔爆型
產品類型	開關量型	RS485型  modbus協議支持二次開發
繼電器容量	24V 0.5A或7A 兩個常開觸點（可根據用戶要求設計一個觸點，常開、常閉任選）
LED類型	支持
報警輸出	繼電器常開/閉信號輸出	RS485 Modbus-RTU 波特率9600 ,4800,2400
工作溫度	- 20℃~+70℃	- 20℃~+70℃
電氣接口	G1/2 選配  G3/4  M20*1.5 M22*1.5
產品尺寸	128*65mm
重量	1.1KG

防爆消火栓按鈕產品尺寸圖

防爆消火栓按鈕接線圖

接線：松開按鈕蓋的固定螺釘，將電纜線分別接在接線端子上（見下圖）。連線接好后，將按鈕蓋與體裝好.

繼電器輸出型

D、D為DC24V電源（無極性）；A、A為無源輸出觸點；B、B為無源輸出觸點

RS485輸出型

D、D為DC24V電源（無極性） A為485A輸出，B為485B輸出
