產品概述

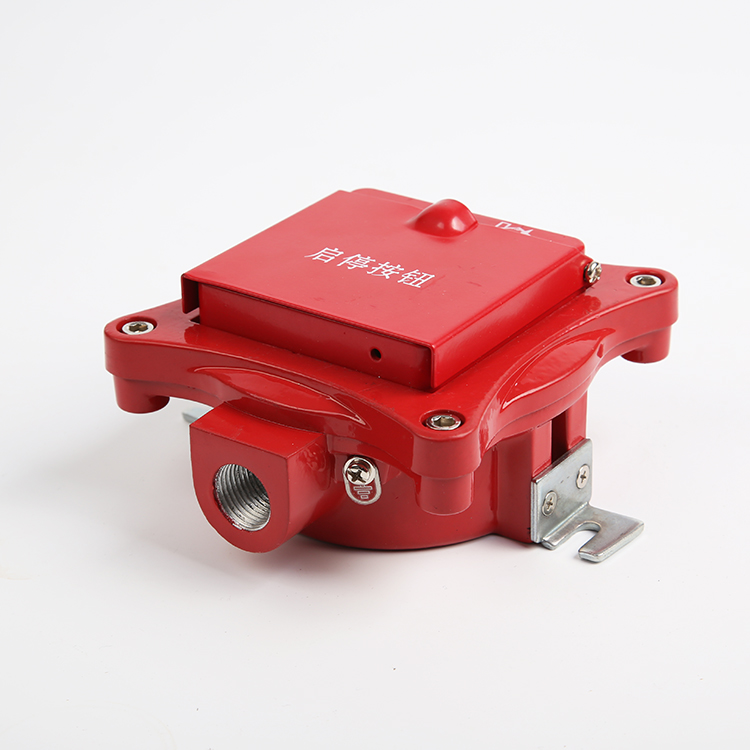

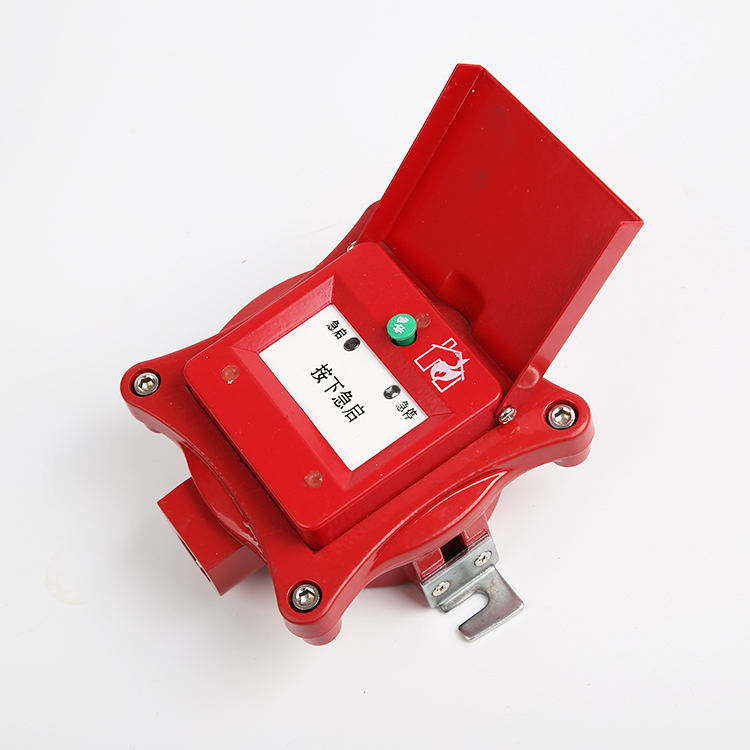

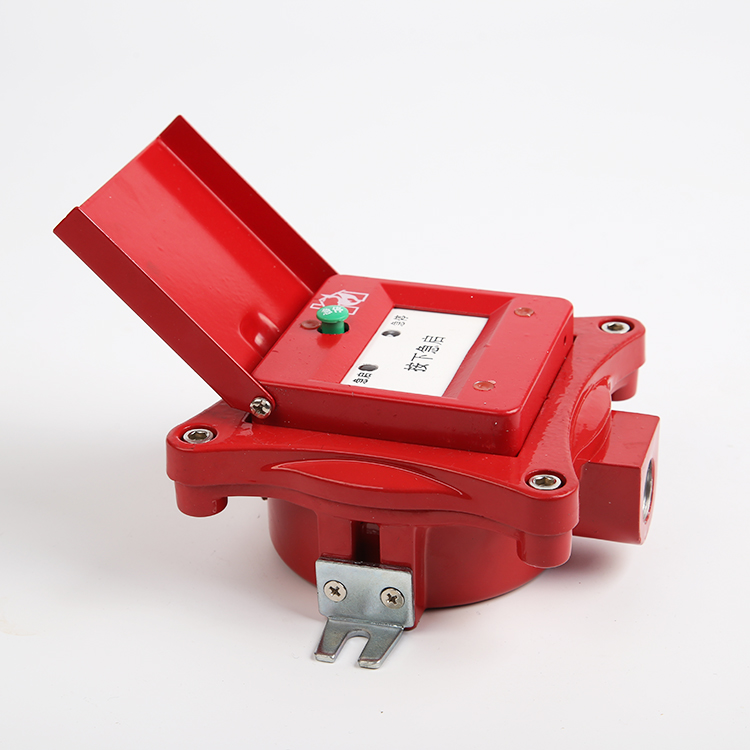

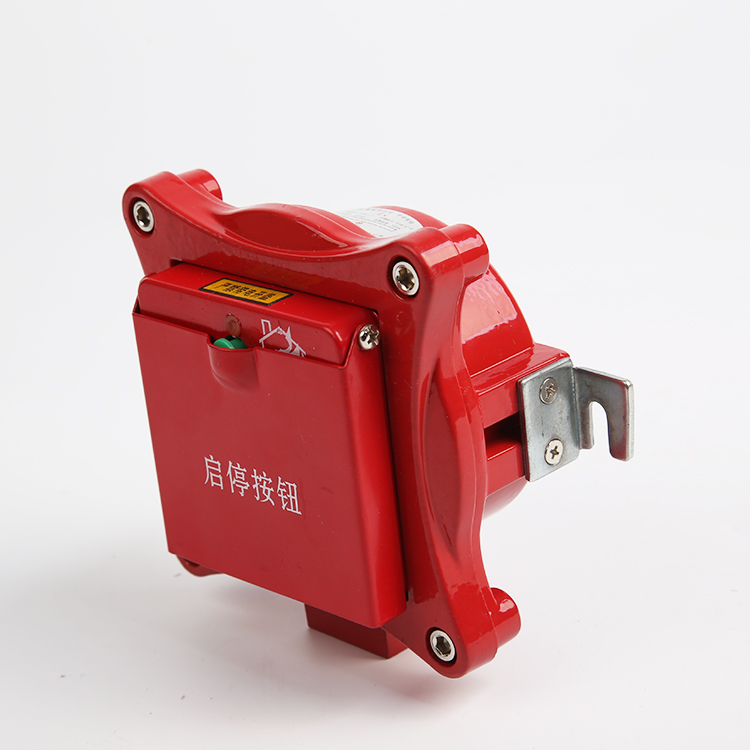

HAQT-1防爆緊急啟動/停動按鈕（簡稱按鈕）為非編碼型按鈕，適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所。該按鈕設置了防誤操作蓋板，當被保護區域發生火災時，掀起防誤操作蓋板，按下急啟按板（白色），即可向氣體滅火控制盤發出信號，氣體滅火控制盤發出氣體噴灑命令，經延時，啟動氣體噴灑電磁閥。在延時期間，若現場人員確認無火災發生，可立即按下急停按鈕（綠色），終止啟動。本產品可以和國內外任何廠家的火災報警控制器配套使用。按鈕造型美觀、結構緊湊、工作性能穩定可靠。急啟按板采用鑰匙復位（用鑰匙插入按鈕蓋下方小圓孔內，向里推動）；急停按鈕再次按下即可復位
本產品符合GB3836.1—2000<<爆炸性氣體環境用電氣設備 第1部分：通用要求>>、GB3836.2--2000<<爆炸性氣體環境用電氣設備 第2部分：隔爆型”d”>>的要求。經國家指定的檢驗單位檢驗合格，并取得了防爆合格證書。
產品參數
| 防爆標志 | □ExdⅡCT6；□ExdⅡBT6 |
| 工作電壓 | DC24V（指示燈電源） |
| 報警電流 | ≤10mA |
| 觸點容量 | 3A 0.5 |
| 防護等級 | □IP65； |
| 使用環境 | 溫度：－20℃～＋50℃；相對濕度：≤95％ 不結露； 大氣壓力：80kPa～110kPa |
| 重 量 | 1.1kg |
防爆急啟急停按鈕尺寸圖
防爆急啟急停按鈕接線圖安裝與接線
1、安裝: 用M6螺釘通過安裝爪,將按鈕固定在墻壁上。一般要求按鈕底部距地面高1.5m。電纜的引入裝置: ⅡB級采用封口螺帽壓緊密封圈結構；ⅡC級采用密封填料函結構。
注：產品向系統連接時，采用截面積S=1.0mm2的通用電纜連接。
2、接線：松開按鈕蓋的固定螺釘，將電纜線分別接在接線端子上（見下圖）。連線接好后，將按鈕蓋與體裝好。
D1、D2為DC24V電源（無極性）；T1、T2為停止常開觸點；Q1、Q2為啟動常開觸點
