產品概述
JTY-GD-HA821光電煙霧濃度探測器（以下稱探測器）能夠探測火災時產生的煙霧。報警器采用光電感煙器件及優良的生產工藝，工作穩定，外形美觀，安裝簡單，無需調試，可廣泛應用于機柜、箱變、機站、倉庫、機房、光伏等場所進行火災安全檢測。報警器采用標準的 485 信號輸出，Modbus 協議，支持二次開發。
當煙霧達到一定濃度時，探測器報警指示燈閃爍，探測器輸出繼電器無源觸點,輸出可設置常開，常閉
當煙霧達到一定濃度時，探測器指示燈閃爍，探測器輸出RS485 通信協議：Modbus-RTU
性能特點
吸頂安裝
紅外光電傳感器
智能邏輯控制,濾除各種誤報
聯網輸出/LED 指示報警
SMT 工藝制造,穩定性強
采用貼片技術，抗 EMI、RFI 干擾
| 產品型號 | JTY-GD-HA821-4煙霧濃度傳感器 | JTY-GD-HA821-RS485煙霧濃度傳感器 |
| 傳感器 | 紅外光電傳感器 | |
| 工作電壓 | DC9V-35V | |
| 產品類型 | 四線開關量型 | 四線RS485型 |
| LED類型 | 支持 | |
| 報警輸出 | 繼電器常開/閉信號輸出 | RS485 Modbus-RTU |
| 工作溫度 | - -10℃~+55℃ | |
| 靈敏度 | 0.1-0.3dB/m | |
| 產品尺寸 | 100*48mm |
RS485通訊基本參數 ?
? ?
編 碼： 8 位二進制 ?
數據位： 8 位 ?
奇偶校驗位： 無? ? ?
停止位 ：1 位 ?
錯誤校驗 ：CRC（冗余循環碼） ?
波特率：2400bit/s、4800bit/s、9600 bit/s 可設，出廠默認為 9600bit/s ?
煙霧濃度報警器RS485型產品接線說明
電源輸入DC 9-35V 均可。485 信號線接線時注意 A\B 兩條線不能接反，總線上多臺設備間地址不能沖突。

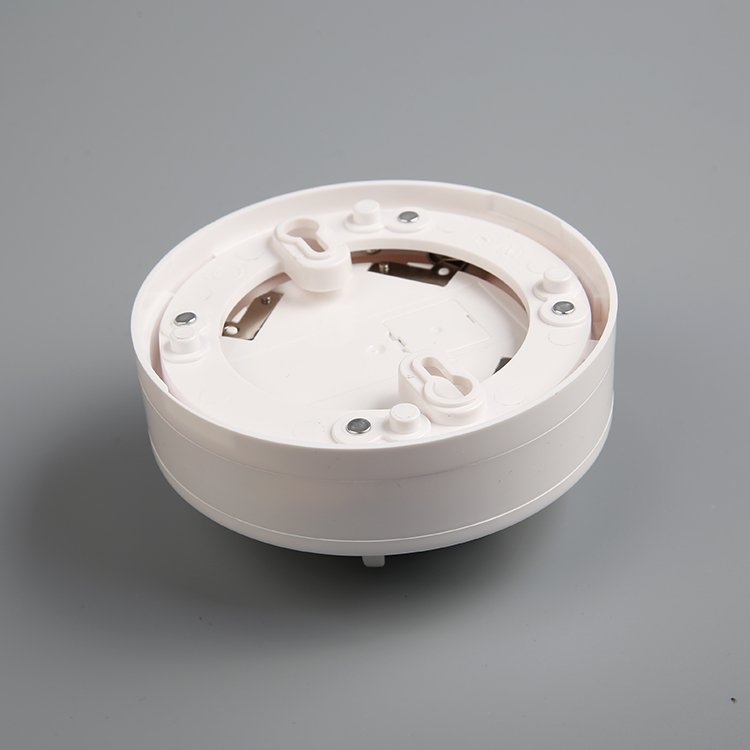

將電源線、信號線與安裝底座相連，探測器安裝底座
??“1”和“2”為直流電源無極性輸入；
?? “3”為485A、? “4” 為485B
煙霧濃度報警器開關量型接線說明
1、將電源線、信號線與安裝底座相連，（安裝底座“1”“2”為直流電源無極性輸入；“3、4”為報警輸出觸點。）
2、用螺絲將安裝底座固定在天花板上。
3、將探測器底端的定位凸點對準安裝底座的定位凹槽順時針旋轉即可安裝好探測器
